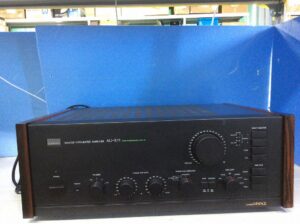

【修理事例】インテグレーテッドアンプ SANSUI AU-X11

T様より修理のご依頼を頂き、無事に修理完了致しました。

品名

インテグレーテッドアンプ

メーカー

SANSUI

型番

AU-X11

不具合症状

＜再々修理＞左右共全く音が出なくなり、CD,ラジオ等に切り替えても同じだった。

【診断内容】

1. 電源は入いりますが両チャンネルで音が出ません。また、内部のヒュ－ズ10Aが切れておりました。
2. ヘッドホンが機能していないことが検出されました。
3. 測定

【原因】

1. Lch 基板内にある位相補償コンデンサ－2本の容量抜けによる発振で、Lch のパワ－トランジスタ－4本　と小型トランジスタ－1本が不良となったことが原因でした。
2. 　ヘッドホン用リードリレーの劣化不良。
3. –

【処置内容】

1. 当該部品計7本の交換にて対応
2. 当該リレーの交換にて対応
3. ・最大出力：160Ｗ＋160Ｗ（８Ω）
   ・歪み率（最大出力時）　20Hz：0.0041%／1KHz：0.0019%／20KHz：0.0064%
   ・PHONO歪み率（1KHz/10V出力時）　MM：0.001%／MC：0.0013% （RECOUT）
   ・アイドリング電流／オフセット電圧調整：OK

ご依頼の不具合について、上記の通り診断・修理を行い完了致しました。
